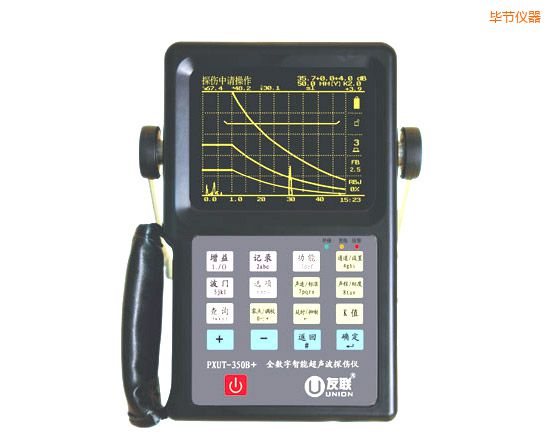

全數字智能超聲波探傷儀 |
|
| 型 號：PXUT-350B＋ |
| 品 牌：南通友聯 |
| 技術指標：探測范圍:0~7200mm（鋼中縱波） |
 |
畢節全數字智能超聲波探傷儀-PXUT-350B＋-南通友聯
PXUT-350B＋型全數字智能超聲波探傷儀，超聲波探傷等級，采用新型超大屏幕高亮度EL顯示器，儀器造型優美，體積小巧，屏幕超大，強光下無需遮 光能清晰顯示，儀器功能強勁，性能穩定，操作簡便，是一款先進的筆記本式超聲波探傷儀。
功能特點：
● 日歷時鐘，儀器自動記錄工作日期和時間,可自由測定儀器和探頭性能（含曲面探頭），儀器校驗自動，可測量材料厚度和材料聲速。
● 10個獨立探傷通道(可擴展)，蘇州超聲波探傷儀，多種探傷工藝和標準自動生成，可以自由設置各行業探傷工藝標準，現場探傷無需攜帶試塊。
● 高靈敏度，友聯檢測，增益達120dB，回波抑制任意可調，不影響儀器增益和線性。
● 獨特的增益自動調節和峰值自動搜索，使探傷既快捷又準確。
● DAC、AVG曲線自動生成并能分段制作，取樣點不受限制，可進行補償與修正。DAC曲線隨增益自動浮動,隨聲程自動擴展,可指定回波的距離波幅補償。
● 缺陷回波參數（距離、水平、垂直、波幅、dB當量、孔徑值）實時顯示。
● 具有峰值記憶、回波包絡(luò )、波形凍結、曲面修正、門內展寬等功能。
● 可利用端點衍射波實現缺陷裂紋的自動測高。
● 進波和失波報警，門位、門寬、門高連續可調。
● 具有B-掃描功能，可顯示工件缺陷形狀。完備的焊縫和工件剖面顯示，使探傷更具權威。
● 高可靠數據保護確保存儲數據不丟失，儀器可直接打印探傷報告。
● 5.6"高亮度EL顯示，國內屏幕最大，在強陽光下無需遮光罩，就能獲得滿意的觀察效果。
● 數據處理能力強，可按日期、工件編號和序號進行檢索和處理，可與計算機實現數據通訊和數據管理。
● 配置高容量鋰(Li)電池，儀器重量?jì)H1.6Kg，體積小巧，攜帶輕松自如。
● 可外接U盤，實時連續記錄動態波形。
指標參數：
|
項目
|
指標
|
項目
|
指標
|
|
增益范圍
|
120dB 0.1,1.0,2.0,6.0步進
|
閘 門
|
進波門（直方門、DAC門）、失波門
|
|
頻帶寬度
|
0.4～15.0MHz
|
聲程位移
|
0~7000mm（鋼中縱波）
|
|
探測范圍
|
0~7200mm（鋼中縱波）
|
采樣頻率
|
150MHz（硬件實時采樣）
|
|
探頭方式
|
單晶，雙晶，穿透
|
顯像器
|
5.6”高亮ELD
|
|
水平線性
|
≤0.1%
|
工作時間
|
≥6小時
|
|
垂直線性
|
≤3%
|
工作溫度
|
-20℃～50℃
|
|
分辨力
|
≥30dB
|
電 源
|
16VDC，220VAC
|
|
靈敏度余量
（2.5MHz Ф20）
|
≥65dB
|
外形尺寸
（mm）
|
250（高）×140（寬）×50（厚）
|
|
動態范圍
|
≥32dB
|
整機重量
|
1.6Kg（帶電池）
|
|
