杭州時代電子萬能試驗機WDW-200E,杭州時代電子萬能試驗機價格

杭州時代電子萬能試驗機-WDW-200E-TIME北京時代集團

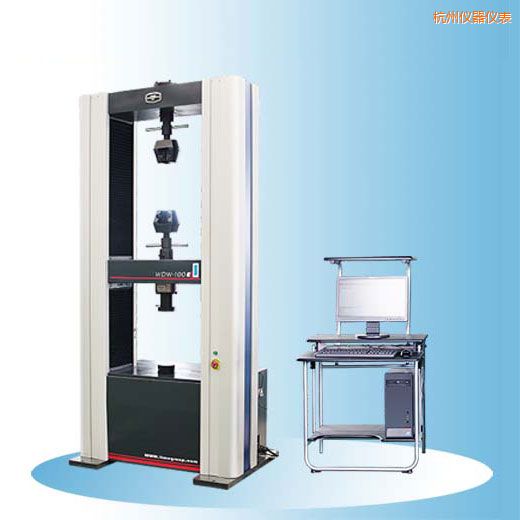

WDW-200E/300E微機控制電子萬能試驗機采用雙空間門式結構，標準為上空間拉伸，下空間壓縮、彎曲，拉壓空間可相互轉換。電子萬能試驗機主機部分由四根導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具(或壓縮、彎曲等輔具)上下移動，實現試樣的加荷與卸載。萬能試驗機采用該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。主機主要零部件在加工中心進行加工，保證了主機的精度。滾珠絲杠為 E5 級。

1.交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置，調速比可達 1:100000。

2.具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。

3.電氣控制線路參照國際標準，符合國家試驗機電氣標準，，抗干擾能力強，保證了控制器的穩定性，，實驗數據準確性。

技術指標/試驗機型號	WDW-200E	WDW-300E
特點	采用進口伺服系統和伺服電機，全數字化測量控制系統
最大試驗力（kN）	200
主機剛度（kN/mm）	400
主機精度	主機所有重要零部件均采用日本進口大型加工中心加工，，保證試驗機的精度
精密滾珠絲杠精度	16μm/300mm E級所有精密滾珠絲杠副均為磨削加工
試驗力測量范圍	最大試驗力的2%—100%/0.4%—100%
試驗力準確度	優于示值的±1%（精密級為±0.5%）
試驗力分辨力	最大試驗力的1/300000
變形測量范圍	0.2—100%FN
變形測量準確度	在引伸計滿量程的0.2%—100%范圍內，優于示值的±1%（精密級為±0.5%）
位移分辨力	0.001mm
力控速率控制范圍	0.005—5%FN
力控速率控制精度	速率<0.05FN/s時，為±2%設定值以?xún)龋凰俾省?.05FN/s時，為±0.5%、±1%設定值內
變形速率控制范圍	0.005—5%FN
變形速率控制精度	速率<0.05FN/s時，為±2%設定值以?xún)龋凰俾省?.05FN/s時，為±0.5%設定值內
位移速率控制范圍	0.005mm/min—500mm/min無級，任意設定
位移速率控制精度	速率<0.01mm/min時，設定值在±1%以?xún)龋凰俾省?.01mm/min時，設定值在±0.2%內
恒力、恒變形、恒位移控制范圍	0. 5—100%FN/s
恒力、恒變形、恒位移控制精度	設定值在≥10%FN時，設定值的±0.01%以?xún)龋辉O定值＜10%FN時，設定值的±1%以?xún)?
拉伸行程	600
試驗空間寬度	600
主機外形尺寸	1100×770×2685
附具形式	標配楔形拉伸附具、壓縮、彎曲附具及用戶提出的其他附具
電控系統安裝方式	底置式
質量	1560
電機功率	3
整機形式	落地式
