一、產品介紹

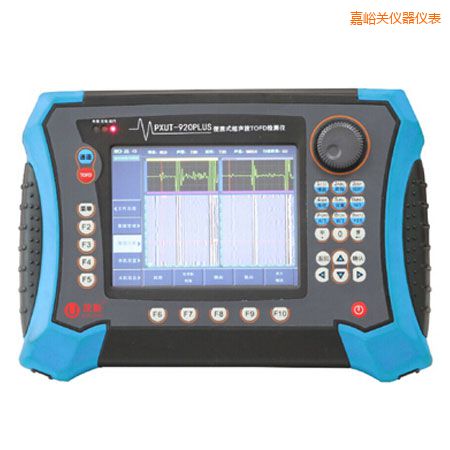

PXUT-920PLUS便攜式超聲波TOFD探傷儀，系南通友聯數碼技術開發有限公司在第三代TOFD檢測儀PXUT-920的基礎上，研制的多通道增強型TOFD檢測儀。該設備延續了PXUT-920便于攜帶、操作簡便的優點，功能更強大、性能更優異，超聲波探傷儀的原理，通道數擴展至12個，是一款具備A掃、B掃、C掃、D掃、TOFD成像，導波成像，以及支持P掃功能，為國內無損檢測人員度身定制的多通道增強型TOFD檢測儀。

二、功能特點

●滿足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN -14751、NEN 1822、DNV、API、RBIM等標準及新容規、鍋規的指標要求；

●全物理鍵盤和觸摸屏操作方式，全中文顯示界面，操作快捷方便，實用性強；

●能根據工件的厚度進行自動工藝計算，超聲波探傷儀英文，進行TOFD分層，并計算出每個分層和每個通道的PCS值。

●模塊式鋰電池供電，插拔式結構，可隨時更換電池，續航時間長；

●按JB/T4730.10要求，武漢超聲波探傷儀，多通道TOFD+PE組合掃查，能實現大厚壁焊縫一次性100%覆蓋；

●儀器通過國家級機構組織的科技成果鑒定，儀器出廠時提供原廠歐標鑒定合格書；

●設備通過“中國法定計量機構” 性能測試并取得測試報告證書同時通過“中國特種設備檢測研究院”性能測試并取得B級及以上（不含限定級）評級。

●我廠舉辦“衍射時差法超聲檢測（TOFD）設備操作培訓班”的資質文件。

三、指標參數

通道數	4通道（可以擴展到12通道，最多同時連接探頭：12）
脈沖類型	負方波脈沖
脈沖前沿	<8ns
脈沖寬度	50~1000ns連續可調
阻抗匹配	25Ω /500Ω可調
掃描范圍	零界面入射——7000mm鋼縱波
采樣頻率/位數	125MHZ/12bits
采樣深度	512/4096點可調
重復頻率	25-800Hz可調
波形平均	1-8可調
檢波方式	數字檢波
聲速范圍	300～20000 m/s
動態范圍	≥30dB
垂直線性誤差	≤4%
水平線性誤差	≤0.3%
分辨力	>36dB（5P14）
靈敏度余量	>60dB(深200mmΦ2平底孔)
波形顯示方式	射頻波，檢波 (全波、負或正半波),信號頻譜(FFT)
成像模式	根據選擇的操作模式和相應的儀器設置顯示A掃、B掃、D掃
直線掃查長度	0—40000mm，自動滾屏
記錄方法	完全原始數據記錄
離線分析軟件	（1）離線分析軟件應該具備SATF（合成孔徑聚焦）處理功能，德國超聲波探傷儀，差分，直通波拉直功能（2）離線分析軟件具備圖像處理前和處理后的同屏對比顯示功能（3）離線圖象分析：恢復和回放掃查時記錄的A掃波形。缺陷尺寸和輪廓（4）數據報告：直接打印校驗表、A掃、頻譜圖、B掃圖像、C掃圖像、CB圖像、TOFD圖像、D掃圖像、P掃圖像
內存	1 GB（可升級）
閃存Quasi HDD	4G
輸出	LAN、VGA、USB2.0
顯示	6.5″高亮度真彩色高分辨率SVGA 1024×768像素, 日光可讀 LCD
控制	全物理鍵盤和觸摸屏操作、前板密封鍵盤、鼠標，飛梭
兼容外部設備	USB鍵盤和鼠標，USB閃存卡，上海超聲波探傷儀，通過USB或LAN打印，通過USB或LAN連接PC，SVGA外接顯示器
儀器操作系統	winCE操作系統，丹東超聲波探傷儀，抗病毒能力強
離線分析軟件操作系統	全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接計算機，超聲波探傷儀操作視頻，外接計算機通過網絡(luò )或USB連接進行離線數據分析和報告
檢測數據傳輸	檢測信號及編碼器數據應采用單根集成線束形式將信號輸入儀器
掃查器裝置	應配備掃查器，掃查架為全鑄造鋁合金材質，“工”字型雙主梁結構，主梁為兩段式鉸接連接，鄭州超聲波探傷儀，鏈接角度可實現0°~30°調節，配備集成接線盒及前置信號放大器，蘭州超聲波探傷儀，并具備強力磁輪壓伸彈簧耦合裝置，友聯官網，且可根據工件的彎曲度調整掃查架的弧度。）
包裝	進口高強度硬塑箱
電源、電壓	模塊式超輕鋰電池，電池連續工作時間不低于6小時
尺寸	240（寬）×155（高）×78（厚） mm，含電池
重量	2.4kg含電池
防護等級	防塵,防潑水設計,儀器達到IP65
