產品概述：

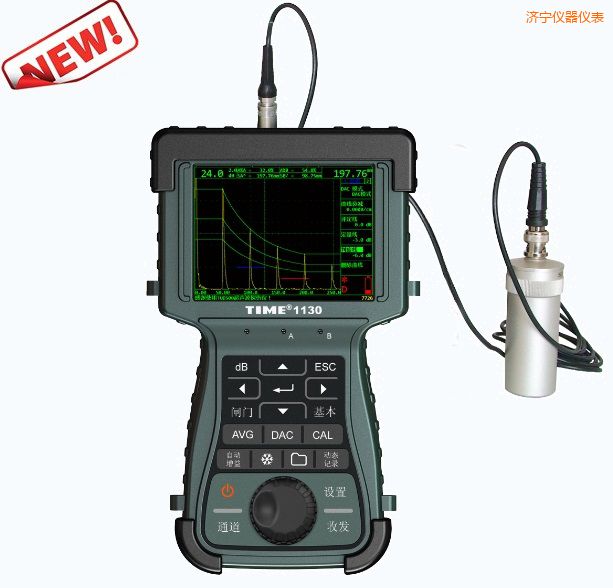

TIME1130數字超聲波探傷儀匯集時代公司26年超聲儀器設計、制造經驗而研制的更新?lián)Q代產品，能夠快速、無損傷、精確地進行工件內部多種缺陷 如裂紋、焊縫、 氣孔、砂眼、夾雜、折疊等的檢測、定位及對缺陷的定量和定性，廣泛應用于電力、石化、鍋爐壓力容器、鋼結構、軍工 、航空航天、鐵路交通、汽車、機械等領域。

相關國家標準和行業標準：

本儀器涉及到的超聲波探傷國家標準和行業標準有：

-GB/T 12604.1-2005 無損檢測 術語 超聲檢測

-JB/T 10061-1999 A型脈沖反射式超聲探傷儀通用技術條件

-JJG 746-2004 超聲探傷儀檢定規程

-GB/T 11345-1989鋼焊縫手工超聲波探傷方法和探傷結果分級

-JB/T 4730.3-2005 承壓設備無損檢測 第3部分：超聲檢測

-JG/T 203-2007鋼結構超聲波探傷及質量分級法，代替JG/T 3034-1996

-SY/T 4109-2005 石油天然氣鋼制管道無損檢測，代替SY/T 0443-1998，汕頭超聲波探傷儀，SY/T 0444-1998，SY/T 4056-1993，超聲波探傷儀操作步驟，SY/T 4065-1993

功能特點:

- 最新開發的、采用國內業界領先的可調方波激勵技術，內置帶有可調節選項的高性能“方波脈沖發生器”，實現與探頭的最佳匹配，對檢測高衰減材料或厚工件具有極佳的穿透力和信噪比；而對檢測薄工件和復合材料又有高的分辨率。

- 先進的電路設計，采用12bits 80MHz采樣片，數字超聲波探傷儀友聯，配合5.7"TFT （640x480）高分辨率彩色液晶顯示屏，確保能快速、準確地對缺陷的回波信號進行顯示和分析，模擬式超聲波探傷儀，對各種弱小信號的變化和細節都能及時響應，回波信號的實 時性和真實性得到有效的保證，對缺陷性質的分析和判斷極為有利。（下圖為全波顯示和射頻顯示）

- 支持動態錄像功能，超聲導波，可記錄4個動態記錄文件，超聲波探傷工藝，每個文件可以以16幀/秒的速度記錄2分鐘實時波形。可外接U盤存貯到4個文件，每個文件半個小時，超聲波探傷儀頻率，通道保存、通道存儲菜單化操作，超聲波探傷儀使用方法，大大方便數據的分析存儲（見下圖）。

- 支持灰度B掃功能，可顯示截面灰度B掃描，一個屏幕顯示豐富信息量，可用于簡單TOFD應用。（下圖為灰度B掃功能顯示圖）

- 豐富的波形凍結功能，波形凍結功能包括峰值顯示、波形比較、波形包絡(luò )等功能，還具有定時釋放能力，大大方便用戶操作。- 機器嚴格符合歐標En12668-1的標準要求。

- 內置國內主要4個探傷標準，可直接通過選取標準、試塊、探傷等級自動設置DAC曲線的三線偏移量，ut超聲波探傷，內帶“美國鋼結構焊接規范焊縫分級AWS D1.1”評定標準，使檢測更加得心應手，方便現場使用。（下圖為DAC曲線圖）

探傷功能

• 波峰記憶：實時檢索缺陷最高波，標定缺陷最大值
• 實用AVG：實用AVG曲線、自動換算缺陷φ值(X>3N，N為近場距離)
• 動態記錄：檢測實時動態記錄波形，存儲、回放
• 缺陷定位：實顯水平值P、深度值D、聲程值S
• 缺陷定量：實顯SL定量值（DAC曲線實時定量）
• 缺陷定性：通過包絡(luò )波形，人工經驗判斷
• 曲面修正：曲面工件探傷，修正曲率換算
• 灰度B掃描：實時掃查，描述缺陷橫切面

技術參數：

以上參數僅供參考，實際以出廠說明書為準！
