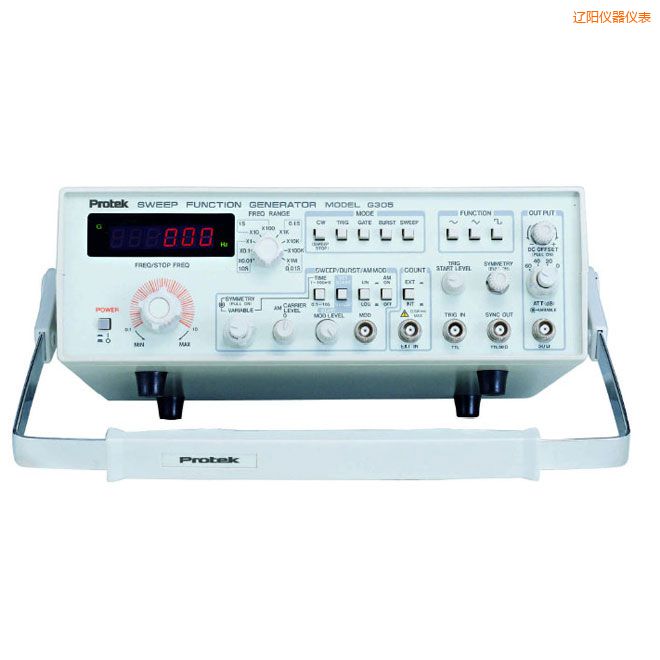

函數信號發生器(9 檔) |
|
| 型 號：G305 |
| 品 牌：韓國興倉Protek |
| 技術指標：頻率范圍：0.01Hz-10MHz(9檔) |
 |
遼陽函數信號發生器(9 檔)-G305-韓國興倉Protek
特點
0.01Hz-10MHz(9 檔)
正弦波、三角波、方波、斜波、脈沖波
門與觸發輸出
突發輸出
掃頻函數（線性/對數）
VCG 輸入
AM 調制
可變對稱性
輸出衰減器
DC 偏置
頻率計數器
輸出
|
頻率范圍
|
0.01Hz-10MHz(9檔)
|
|
精度
|
計數器精度
|
|
幅度
|
10Vp-p in 50Ω 負載
|
|
衰減
|
0/20/40/60dB 可變
|
|
阻抗
|
50Ω±10%
|
正弦波
|
均勻性
|
±0.2dB(0.01Hz-100KHz)
±2dB(100KHz-10MHz)
|
|
失真
|
5%(10Hz-50KHz)
|
方波
三角波
|
線性
|
99% or More-100KHz
|
|
對稱變化
|
20:80-80:20
|
|
VCF 輸入
|
0V-5V DC
|
掃頻函數
|
方式
|
線性和對數
|
|
寬度
|
1：1到1：100
|
|
時間
|
1ms-10s
|
頻率計數器
|
范圍
|
1Hz-10MHz
|
|
精度
|
0.01/0.1/1/10s
|
|
最大輸入電壓
|
±1 Count/±Time Base Error
|
|
輸入阻抗
|
|
|
AM 調制
|
0-100%,5V Max.Input
|
Time Base Error
|
Frequency
|
10MHz
|
|
Aging rate
|
±3*10-5/Month
|
|
Temperature
|
±1*10-5(0℃-40℃)
|
|
突發
|
1ms 到10s 開啟時間
|
|
觸發模式
|
一周振蕩
由輸入觸發
|
|
開啟方式
|
當輸入高時振蕩
|
一般
|
電源
|
100/120/220/230V AC±10%
50-60Hz
|
|
尺寸
|
300(W)*300(D)*98(H)mm
|
|
重量
|
Approx.4Kg
|
