洛陽數字熒光示波器DPO3034,洛陽數字熒光示波器價格

洛陽數字熒光示波器-DPO3034-美國泰克TEK
數字熒光示波器 DPO3034 詳細資料：

帶寬：100MHz，雙通道，采樣率：2.5GS/s
☉在所有通道上提供 5M 樣點記錄長度
☉“波形巡檢”功能提供了前所未有的波形分析效率
☉I²C 、SPI、CAN、RS232串行總線觸發和分析
☉ 9英寸 WVGA寬屏彩色顯示器
☉USB接口
☉內置以太網口

泰克示波器 DPO3000系列主要特點與優點

－標配 5M 的記錄長度，且不受其它指標影響。
－在所有通道上提供高達2.5GS/s的采樣率，準確地表示信號。
－I 2C ，SPI，RS-232/422/485/UART，CAN和LIN串行觸發和分析選項。
－WaveInspector®控制功能，輕松搜索和導航長存儲器。
－9英寸大型WVGA寬屏顯示器，汽車虛擬示波器軟件，可以查看更多的屏幕上水平數據。
－PC連接和USB海量存儲，簡便地傳送和存檔信息。

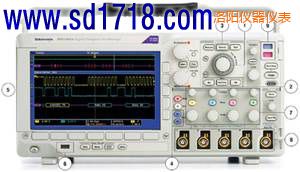

1、縮放/卷動－縮放和卷動專用的前面板控制功能。內部旋鈕控制著縮放系數，外環調整則在波形中卷動縮放框。波形搜索變得前所未有的簡便。
2、標記－想標記波形、以備以后參考或在感興趣的事件之間迅速導航？只需按SetMark按鈕，把“bookmarks”(書簽)放在波形上。使用←和→按鈕，導航通過用戶標記，搜索生成的標記。
3、搜索－厭倦了無休無止地在當前示波器上旋轉水平位置旋鈕，以便找到要尋找的事件您可以使用DPO3000強大的搜索功能，根據用戶指定的標準找到和標記所有發生的事件。搜索類型包括邊沿、脈寬、短脈沖、邏輯、建立時間和保持時間、上升時間/下降時間及I 2C 、SPI、CAN、LIN和RS-232/422/485/UART數據包成分。
4、串行總線－觸發包級內容，查看作為總線采集的數據，示波器的原理和使用，并把所有數據包解碼成十六進制或二進制，搜索采集的數據，找到特定數據包成分，甚至查看以表格形式解碼的所有數據包，這在很大程度上與邏輯分析儀上看到的內容類似。支持的串行標準數據包括I 2C 、SPI、CAN、LIN和RS-232/422/485/UART數據包內容。
5、極好的顯示器－DPO3000系列采用9英寸( 229mm )寬屏高分辨率(800x480-WVGA)顯示器。
6、USB－使用前面板USB端口，安捷倫示波器價格，簡單方便地存儲屏幕快照、波形數據和示波器設置。后面板上提供了另一個USB主機端口，用來連接外設，同時還提供了一個USB設備端口，可以使用USBTMC控制儀器。
7、垂直控制功能－每條通道旋鈕垂直控制功能提供了簡單直觀的操作能力。您不必再在全部四條通道中共享一套垂直控制功能！
8、TekVPI®－新的TekVPI探頭接口可以直接連接電流探頭，泰克示波器，直觀地控制補償框，遙控探頭設置，在示波器和探頭之間更加智能地通信。
9、選配應用模塊－通過增加串行總線觸發和解碼或HDTV和自定義視頻觸發，專用模塊可以簡便地?cái)U(kuò)展示波器的使用范圍。
-DPO3AUTO－汽車總線串行觸發和解碼，支持CAN和LIN總線。
-DPO3COMP－計算機總線串行觸發和解碼，北京泰克示波器，支持RS-232/422/485/UART總線。
-DPO3EMBD－嵌入式總線串行觸發和解碼，支持I 2C 和SPI總線。
-DPO3VID－HDTV和自定義視頻觸發。

DPO3034 技術參數
垂直系統	DPO3012	DPO3014	DPO3032	DPO3034	DPO3052	DPO3054
輸入通道數量	2	4	2	4	2	4
模擬帶寬(-3dB)	100MHz	100MHz	300MHz	300MHz	500MHz	500MHz
計算上升時間5mV/div(典型值)	3.5ns	3.5ns	1.17ns	1.17ns	700ps	700ps
硬件帶寬極限	20MHz或150MHz
輸入耦合	AC、DC、GND
輸入阻抗	1MΩ±1%，示波器參數，75Ω±1%，50Ω±1%
輸入靈敏度范圍， 1M Ω	1mV/div-10V/div
輸入靈敏度范圍，75Ω，50Ω	1mV/div-1V/div
垂直分辨率	8位(采用Hi-Res時11位)
最大輸入電壓， 1M Ω	300V_RMS，峰值≤±450V
最大輸入電壓，75Ω，50Ω	5V_RMS，峰值≤±20V
DC增益精度	±1.5%，偏置設為0V
偏置范圍	1MΩ			75Ω，50Ω
1mV/div～99.5mV/div	±1V			±1V
100mV/div～995mV/div	±10V			±5V
1V/div	±100V			±5V
1.01V/div～10V/div	±100V			NA
通道到通道隔離度(任何兩條垂直標度相等的通道)	在≤100MHz時≥100：1，＞100MHz到額定帶寬時≥30：1

訂購信息

DPO3000系列
DPO3012 100MHz，2.5GS/s， 5M 記錄長度，2通道數字熒光示波器
DPO3014 100MHz，2.5GS/s， 5M 記錄長度，4通道數字熒光示波器
DPO3032 300MHz，2.5GS/s， 5M 記錄長度，示波器原理，2通道數字熒光示波器
DPO3034 300MHz，2.5GS/s， 5M 記錄長度，4通道數字熒光示波器
DPO3052 500MHz，2.5GS/s， 5M 記錄長度，2通道數字熒光示波器
DPO3054 500MHz，2.5GS/s， 5M 記錄長度，4通道數字熒光示波器

標準附件：

每通道一只P 6139A 500MHz，無源探頭，前面保護罩(200-5052-xx)，中文用戶手冊，文檔光盤(063-4104-xx)，OpenChoice®Desktop軟件，示波器的基本原理，NILabVIEWSignalExpressTM泰克版LE軟件，可溯源國家計量學會和ISO9001質量體系認證的校準證明，電源線，配套包(016-2008-xx)，三年保修。

選配應用模塊

DPO3AUTO－汽車串行觸發和分析模塊。支持CAN和LIN總線數據包級信息觸發，并提供一系列工具：如信號數字視圖、總線視圖、數據包解碼、搜索工具和帶有時標信息的數據包解碼表。
DPO3EMBD－嵌入式串行觸發和分析模塊。在I²C 和SPI總線數據包級信息及分析工具上觸發采集，如帶有時戳信息的信號的數字視圖、總線視圖、數據包解碼、搜索工具和數據包解碼表。
DPO3COMP－計算機串行觸發和分析模塊。可以在RS-232/422/485/UART總線上觸發分組級信息，并提供多個分析工具，手持示波器品牌，如信號數字視圖、總線視圖、分組解碼、搜索工具及帶時戳信息的分組解碼表。
DPO3VID－HDTV和自定義(非標準)視頻觸發模塊。

服務選項

選項C3－三年校準服務。
選項C5－五年校準服務。
選項D1－校準數據報告。
選項D3－三年校準數據報告(要求選項C3)。
選項D5－五年校準數據報告(要求選項C5)。
選項R5－五年維修服務(包括保修)。

推薦探頭

TAP1500－1.5GHzTekVPI®有源探頭。
TDP0500－500MHzTekVPI差分探頭，±42V差分輸入電壓。
TDP1000－1GHzTekVPI差分探頭，聲卡示波器使用，±42V差分輸入電壓。
TCP0030－120MHzTekVPI 30A AC/DC電流探頭。
TCP0150－20MHzTekVPI150AAC/DC電流探頭。
TCPA300/400^*2－電流測量系統。
P5205^*2－1.3kV，100MHz高壓差分探頭。
OIDP50－5.6kV，50MHz高壓差分探頭
P5210^*2－5.6kV，50MHz高壓差分探頭。
OIDP100－5.6kV，100MHz高壓差分探頭
P5100^*2－2.5kV，100X高壓無源探頭。
OIHVP15HF－50MHz，1000X高壓探頭
ADA 400A^*2－100X，10X，1X，0.1X高增益差分放大器。

推薦附件

維修手冊－訂購071-2422-xx(僅英文)。
SIGEXPTE－NILabVIEWSignalExpress泰克版軟件。
TPA-BNC－TekVPI到Tek探頭^TMBNC接頭適配器。
TekVPI®外部電源-訂購119-7465-xx。
TEK-USB-488－GPIB到儀器USB適配器。
軟手提箱－訂購ACD4000。
機架安裝套件－訂購RMD3000。

保修:

美國泰克公司三年保修，涵蓋所有部件和人力，不包括探頭。
^*1示波器保修和服務不適用于探頭和附件。如需獨特的保修和校準條件，請參閱每種探頭和附件型號的技術數據。
^*2要求TekVPI®到Tek探頭BNC適配器(TPA-BNC)。
