南陽時代微機控制電液伺服壓力試驗機-YAW-2000D-TIME北京時代集團
YAW-2000D微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、混凝土構件、金屬構件等的抗壓強度試驗。

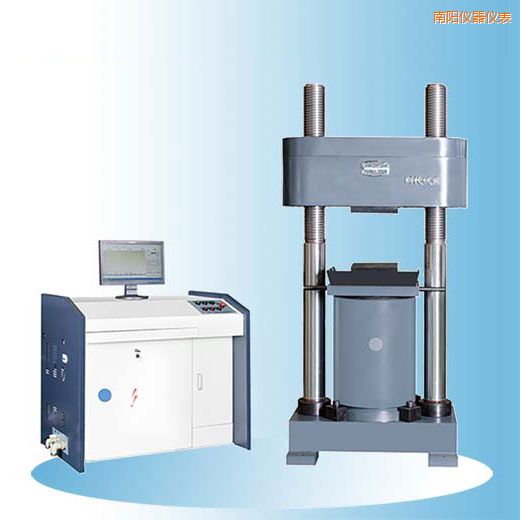

YAW-2000D微機控制電液伺服壓力試驗機為
雙絲杠框架結構，移動式橫梁、油缸下置式主機。移動式橫梁可在一定范圍內任意調整試驗空間。橫梁通過安裝在其上的絲母與絲杠連接。絲杠下端通過卡環、螺母
與底座牢固連接。安裝在橫梁上的電機，通過鏈輪鏈條帶動絲母旋轉，，使橫梁上下移動。上壓盤通過螺釘連接在橫梁上；壓塊將油缸固定在底座中央，活塞與工作臺
通過螺釘連接在一起，下壓盤、球面座通過定位銷固定在工作臺上。當控制油液進入油缸后，推動活塞連同固定工作臺及下壓盤上升，使試驗力逐漸作用在試樣上。
軟件系統提供豐富的試驗曲線顯示。如試驗力-位移曲線、試驗力-時間曲線、應力-應變曲線、位移-時間曲線。軟件提供開環、速度閉環控制、單步閉環控
制、編程閉環控制四種控制模式。靈活的試驗過程“編程”功能，可根據需要完成任意復雜，任意控制模式的試驗過程編輯。試驗程控方案可存儲、導入、再編輯。
1.電動可調式試驗空間，擴大試驗機的使用范圍。
2.立柱電鍍工藝，美觀、不生銹。
3.油缸活塞間隙密封，經久耐用，，高精度油壓傳感器位于油缸外側，，便于維修更換。
4.試金自主產權控制器，計算機直接控制試驗過程,穩定可靠，操作便捷。
5.進口伺服閥和進口油泵，提高了系統可靠性，降低了使用成本。
|
技術指標/試驗機型號
|
YAW-2000D
|
|
最大試驗力kN
|
2000
|
|
試驗力測量范圍
|
最大試驗力的2%-100%(40kN-200kN)
|
|
試驗力示值相對誤差
|
≤±1%
|
|
活塞行程mm
|
200
|
|
活塞空載最大移動速度mm/min
|
35
|
|
壓縮空間mm
|
500
|
|
壓盤尺寸mm
|
250*250
|
|
控制柜外形尺寸mm
|
1100*700*930
|
|
主機外形尺寸mm
|
1050*650*1980
|
