盤錦數字超聲探傷儀CTS-3020/CTS-3030,盤錦數字超聲探傷儀價格

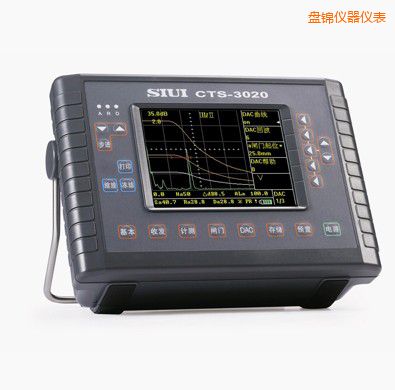

盤錦數字超聲探傷儀-CTS-3020/CTS-3030-汕超SIUI

CTS-3030配置場致發光（EL）顯示屏，超聲波探傷儀英文，不支持屏幕顏色變化；工作溫度為-20℃-40℃；其他性能參數及功能與CTS-3020相同。

CTS-3020 CTS-3030數字超聲探傷儀特點

技術創(chuàng )新

不斷創(chuàng )新，努力達至一流境界是我所的一貫宗旨。CTS-3020采用嵌入式計算機系統和超大規模現場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達63dB的探傷靈敏度余量滿足大鍛件和粗晶材料的探傷需求；最新的彩色TFT液晶顯示屏帶給你最佳的讀測效果；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、TCG、RF射頻回波顯示、大容量存儲器、USB接口等新技術、新功能，使CTS-3020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，超聲波探傷二級，確保快速掃查回波也顯示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。

簡單實用方便

小型輕便、美觀實用、中文菜單、操作簡便、功能強大。充分體現SIUI一貫的設計理念：簡單實用方便可靠，性能指標和功能更上一層樓。

CTS-3020 CTS-3030數字超聲探傷儀功能

最高采樣速率240MHz，超聲波探傷設備，測量分辨力0.1mm，最小顯示范圍5mm。

工作頻率范圍0.5～15MHz，靈敏度余量高達63dB，數字式超聲波探傷儀價格，分別突顯寬頻帶和高靈敏度的優點。

USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，數字超聲波探傷儀使用，打印探傷報告

脈沖重復頻率可調，可記錄的超聲波探傷儀，避免在探傷過程中出現混響信號。

界面波跟蹤功能，通過A、B閘門間的邏輯關系，容易實現水浸法探傷或精確測厚。

峰值記憶與回波比較功能，有助于對工件進行快速掃查、測量和比較。

完善的DAC、TCG功能，超聲波探傷儀設計，方便進行回波評價，更適合大工件和粗晶材料等現場探傷。

RF射頻回波顯示對于薄壁材料測量或學術研究和定性分析將有很大的幫助。

具有測量探頭角度（K值）的功能。

斜射探傷時，二次反射波信號顏色區分顯示功能。

大容量存儲器可存儲高達500個數據集，包括波形、曲線、參數、探傷報告等。

中文菜單，操作過程文字信息提示。

高亮度彩色TFT液晶顯示屏帶來最佳的讀測效果。

10種波形顏色和字符顏色自由選擇。

大容量鋰電池組可連續工作6小時以上。

CTS-3020 CTS-3030數字超聲探傷儀應用舉例
大鍛件探傷
最大探測范圍達6000mm，再加上高靈敏度的遠場探測能力，使得CTS-3020更適合大型鍛件或粗晶材料的檢測。

回波定性分析
Rf射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合。

薄板探測
CTS-3020具有很好的近區分辨力，非常適合工件近區缺陷的檢測和壓力容器、管道的壁厚測量。

焊縫檢測
CTS-3020完善的DAC曲線和回波比較功能，令回波評價工作更輕松、更方便、更準確。

CTS-3020 CTS-3030數字超聲探傷儀特點主要技術指標

項目	單位	技術 數據
衰減器誤差	dB	每12dB±1dB
垂直線性誤差	%	≤3
動態范圍	dB	≥30
探傷靈敏度余量	dB	≥63
遠區分辨力	dB	≥26
水平線性誤差	%	≤0.5
電噪聲電平	%	≤20（1～4MHz）
工作頻率范圍	MHz	0.5 ～ 15，分1 ～ 4 / 0.5 ～ 8/2 ～ 15三檔可選
脈沖重復頻率		分10檔可調探測范圍≤1500mm時，約20Hz ～ 500Hz 探測范圍＞1500mm時，汕超所超聲波探傷儀，約20Hz ～ 200Hz
薄板分辨力	mm	≤3（5C10N 探頭）
測量分辨力	mm	0.1
探測范圍	mm	0 ～ 6000 (鋼縱波)，連續可調，最小顯示范圍5 mm
脈沖移位	mm	-10 ～ 1000 (鋼縱波)
探頭零點	μs	0 ～ 199.9
材料聲速	m/s	1000 ～ 9999
阻尼		高/低
抑制	%	0 ～ 80
檢波方式		正向、負向、雙向、濾波、射頻（RF）
增益調節	dB	0 ～ 110；分 0.5 / 2 / 6 / 12步進調節
波形比較		可選擇某一時刻的波形作基準波形，超聲波探傷儀什么牌子的好，實時波形與基準波形同屏顯示
二次波顏色		以不同顏色顯示二次回波的波形
USB接口		2個USB接口，可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
打印機		可配用HP-1020、HP-1120、Canon-S100SP打印機
DAC曲線		最多能記錄10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或對選定的回波參考點進行修正
TCG曲線		由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，使不同聲程而大小相同的人工反射體的回波幅度一致
數據存儲器		500組數據集，包括探傷狀態參量、回波圖形、DAC 曲線和備注信息等
監視閘門		2個獨立的測量閘門，數字超聲波探傷儀廠家，B閘門可設定為界面波跟蹤閘門模式
報警信號		聲光報警（內接蜂鳴器和面板LED發光二極管）
測量點選擇		閘門內最高波的峰值或第1回波的前沿
回波評價		聲程、水平距離、垂直距離、幅值、dB差值顯示
A型回波凍結		凍結探傷畫面
縮放		選擇正常和放大兩種顯示模式
峰值記憶		可選擇回波峰值記憶顯示，背景峰值波形以不同顏色表示
顯示屏		5.7"高亮度TFT液晶顯示屏, 320×240象素
電源		交流電或電池
電池類型		鋰電池組（7.4V 、7.2Ah）
工作時間	h	≥6 （與背景光亮度有關）
工作電壓	V	6～9 DC (外部電源)；6.0～8.4 (電池)
工作溫度	℃	-10～40
重量	Kg	約1.94（不含電池）
尺寸	mm	260 ×95× 180 (長×寬×高)
