青島鋼軌焊縫超聲探傷儀CTS-9008HT,青島鋼軌焊縫超聲探傷儀價格

青島鋼軌焊縫超聲探傷儀-CTS-9008HT-汕超SIUI

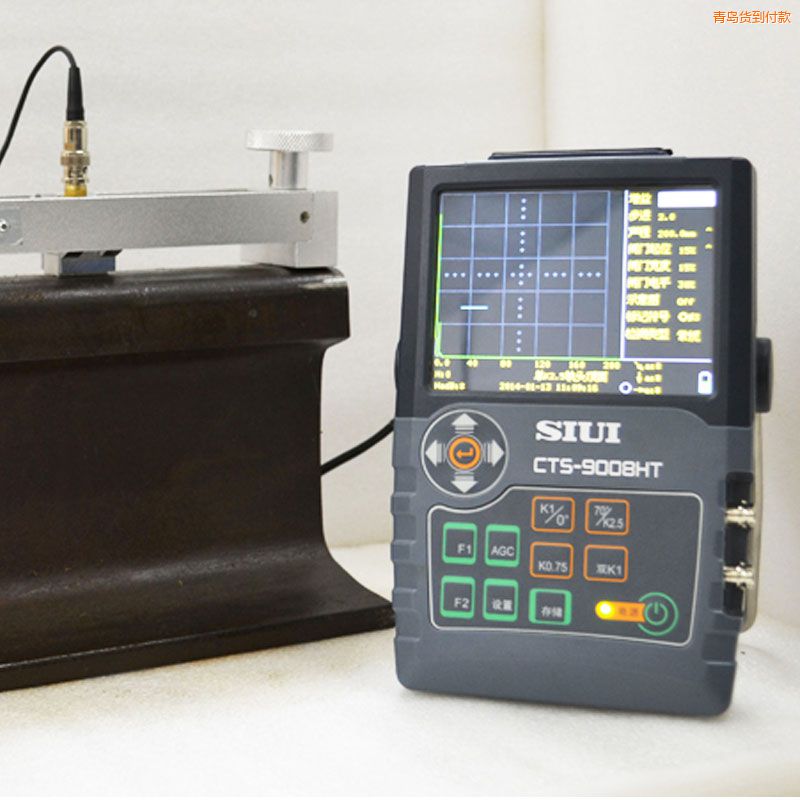

CTS-9008HT

        易操作：根據鋼軌焊縫探傷工藝要求量身定做的一款儀器，軸承滾子磁粉探傷機，多通道工作，探測鋼軌焊縫不同區域時無需更換探頭、更改設置參數，一鍵轉換通道，便可完成焊縫軌頭、軌腰、軌底不同區域的檢測
        小體積：在5.7英寸顯示器的鋼軌焊縫探傷儀中，其體積最小
        輕重量：整機的重量包括電池僅1.4kg
        低功耗：電池最大可連續工作6小時以上
        高性能：主要技術指標如探傷靈敏度余量、垂直線性、水平線性、動態范圍等優于國家相關標準的要求
        多功能：具有USB接口、自動增益控制、DAC、閘門擴展、屏幕拷貝等功能
        B顯圖：具有焊縫B顯標記圖功能，用于在鋼軌焊縫工字型截面圖上對報警信號進行分布情況的自動標記；檢測過程具有步驟提示示意圖。檢測步驟及結果一目了然
        短片錄制：可選擇機內存儲或U盤存儲。機內存儲可轉存至U盤。上位機軟件具有短片文件回放及管理功能

最高采樣速率240MHz，測量分辨率0.1mm
工作頻率范圍0.5～8MHz，靈敏度余量高達65dB
向導式通道選擇菜單，配合檢測步驟提示示意圖，檢測操作流程簡便快速
人性化的探傷報告，相控陣探傷儀，缺陷性質、傷損位置、加工工藝等快速地標注，超聲導波，后期分析直觀明了
20～500Hz分10檔可調的脈沖重復頻率，超聲波探傷儀技術，避免探傷過程中出現混響信號
焊縫B顯標記圖功能，在鋼軌焊縫截面圖上對報警信號進行分布情況的自動標記或手動標記
基于編碼器的串列式、雙K型掃查，焊縫截面缺陷報警圖一次掃查成像
配合峰值回波、圖像凍結功能，快速確定缺陷最高波，探傷更高效
DAC曲線，配合回波比較功能，超聲探傷儀，使不同距離不同波幅的回波定量更簡便
基于編碼器掃查的PAC曲線功能，使不同深度的相同大小缺陷波幅自動調整，掃查圖像效果更接近實際
寬視角、高亮度、高清晰度的5.7″進口彩色TFT顯示屏，數字化鋼軌超聲探傷儀，細節一覽無遺
不同的顏色方案，滿足不同使用場景和習慣的需求

編號	接口	檢測部位
1	單K2.5	從軌頭踏面或軌頭側面對軌頭進行掃查（單K2.5軌頭頂面通道時），混凝超聲探傷儀價格，以及從軌底斜面上對軌底部位進行掃查（單K2.5軌腳面通道時）
2	單K1	從軌頭踏面對軌頭、軌腰直至軌底進行掃查（單K1軌頭頂面通道時）
3	單0°	從軌頭踏面對軌頭、軌腰直至軌底進行掃查（單0°軌頭頂面通道時）
4	雙70°	單體雙70°探頭用于從軌頭踏面或軌頭側面對軌頭進行掃查（雙70°軌頭通道時）；該對插座也用于定義為雙K1軌頭側面，對軌頭進行K型掃查（雙K1軌頭側面通道時）
5	雙K0.75	從軌頭踏面對軌腰進行串列式掃查（雙K0.75串列軌腰通道時）
6	雙K1	從軌底側面對軌底部位進行K型掃查（雙K1軌底側面通道時）

項目	單位	技術 數據
垂直線性誤差	%	≤3
衰減器誤差	dB	每12 ±1
動態范圍	dB	≥32
電噪聲電平	%	≤10（頻帶：1~5MHz）
探傷靈敏度余量	dB	≥65（2.5Z20N探頭）
薄板分辨力	mm	≤3（5C10N 探頭）
遠區分辨力	dB	≥26
水平線性誤差	%	≤0.5
探測范圍	mm	0 ~ 13000（鋼縱波）
脈沖移位范圍	mm	-10 ~ 1000 (鋼縱波)
材料聲速	m/s	400 ~ 15000
探頭零點范圍	μs	0 ~ 200
增益調節	dB	范圍：0 ~ 110；調節檔位：0.5 / 2 / 6 / 12
工作頻率	MHz	1 ~5 / 0.5 ~8
發射方式		弱 / 強
阻尼		低 / 高
抑制	%	0 ~ 80
檢波方式		負向檢波 / 正向檢波 / 雙向檢波 / 濾波 /RF
重復頻率	Hz	分10檔可調（20 ~ 500Hz可調，日本超聲波探傷儀，但受探測范圍、材料聲速、脈沖移位、探頭零點等限制)
存儲		500組數據集，包括儀器設置、探傷狀態和回波圖形等
短片錄制		短片錄制功能（包括A掃及焊縫標記圖）。上位機短片回放。可選內部保存或U盤保存。
焊縫B顯標記圖		用于在鋼軌焊縫截面圖上對報警信號進行分布情況的標識標記。包括自動標記和手動標記。
自動增益功能		使閘門內回波幅度自動調節到指定幅度幅度設置：40% / 50% / 60% / 70% / 80% / 90% / 100%
閘門		1個測量報警閘門 閘門方式：off / 進波 / 失波閘門起位：0~109% 閘門寬度：1~109% 閘門電平：10~90%
報警器		off / on，金屬著色探傷劑，啟用和關閉蜂鳴器報警聲
自動校正功能		用于校正材料聲速與探頭零點 校正模式：聲速+零點
角度測量功能		用于測量探頭角度
DAC功能		用于制作、設置和應用DAC曲線
PAC功能		在基于編碼器的串列/K型掃查時，什么是超聲波探傷儀，對焊縫不同位置的相同當量信號進行增益補償，實現各位置相同當量的反射信號接近相同的檢測靈敏度。
轉存功能		通過USB接口把儀器內部數據集轉存到U盤中
數據存儲器		內置SD 卡（4G）
顯示屏		5.7"高亮度TFT液晶顯示屏 320×240像素
回出廠設置功能		恢復儀器設置到出廠狀態
電源		適配器或鋰電池適配器：交流輸入100V~240V，直流輸出：DC 12V 電池：6.4V ~ 8.4V
電池工作時間	h	≥6（與背景光亮度有關）
工作溫度	℃	－20 ~ +50
重量	kg	約1.4（含電池）
尺寸	mm	152 × 240 × 68 (寬×高×深)
