頻譜分析儀 |
|
| 型 號：GSP-810 |
| 品 牌：臺灣固緯GWINSTEK |
技術指標：頻率范圍 : 150kHz ~ 1GHz
|
 |

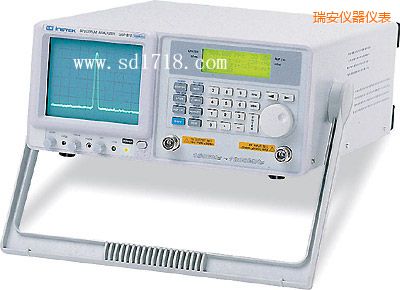

瑞安頻譜分析儀-GSP-810-臺灣固緯GWINSTEK
SP-810是一臺采用數字合成技術簡單易用的射頻測量?jì)x器，，頻率范圍1GHz。相位鎖定系統的設計保證了測量結果的精度，，并且價格合理。GSP- 810可以適應多種測量環境，，帶有1瓦特的輸入保護。精巧的外形和極低的重量使得GSP-810非常便于攜帶。通過標配的RS-232C接口和 windows接口軟件可以在PC上顯示頻譜儀畫面并且保存和打印測量結果。
多種獨特的功能和特點使GSP-810成為一款可經濟型擴展的高性?xún)r(jià)比測量?jì)x器。
特點
頻率范圍 : 150kHz ~ 1GHz
全數位鎖相回路技術設計
高頻率穩定度 : +10ppm
高頻距 (Span) 解析度提供觀察信號更詳細之能力 :0, 2kHz ~ 100MHz/DIV
解析頻寬 (RBW) : 3k, 30k, 220k, 4MHz
高輸入保護位準 : +30dBm, +25VDC
參考準位 : -30dBm ~ +20dBm
高性能之雜訊準位 : -95dBm @30kHz, -100dBm typical ; over -150dBm/Hz typical @220kHz and 4MHz RBW
突波 (Spurious) 雜訊 : < -60dB
三階交互調變雜訊 (3rd) : < -70dBc
兩組 Markers 提供絕對值與相對值量測
其他功能 : Max. Hold, Average (2 ~ 32 traces), Freeze, Peak Search, Marker to Center Function
9 組參數設定記憶組
RS-232C 及顯示軟體可連接至 PC 擷取信號波形
選購配備 : Power Meter, Tracking Generator, Remote Control Software
|
頻率
|
|
頻率范圍
|
150kHz ~ 1GHz
|
|
頻率解析度
|
1kHz C.F. entry, 40Hz Sweep resolution at 2kHz/DIV
|
|
頻率顯示
|
6 1/2 digit setting
|
|
頻率控制
|
Digital phase locked
|
|
頻率穩定度
|
+2ppm/year aging, +10ppm, 0 to 50°C
|
|
頻率頻距 (Spans)
|
Zero, 2kHz to 100MHz/div, in a 1-2-5 sequence
|
|
頻寬
|
|
|
解析頻寬
|
3kHz, 30kHz, 220kHz, 4MHz
|
|
解析頻寬準確度
|
15%
|
|
視頻頻寬
|
1.6kHz/90kHz coupled with RBW
|
|
振幅
|
|
參考準位范圍
|
-30dBm 到+20dBm
|
|
參考準位準確度
|
+1dB at 80MHz
|
|
輸入準位范圍
|
-100dBm 到 +20dBm
|
|
雜訊準位
|
-95dBm@30kHz RBW, -100dBm typical/-75dBm:150kHz ~ 10MHz
|
|
振幅顯示范圍
|
75dB
|
|
振幅準確度
|
+ 1.5dB typical@0dBm, 80MHz
|
|
振幅準位線性
|
+ 1.5dB over 70dB
|
|
參考準位頻率平坦度
|
+1.5dB over 100MHz, +2.5dB typical over entire band/+3dB:150kHz ~10MHz
|
|
諧波突波響應
|
<-40dBc, RF input < selected reference
|
|
非諧波突波響應
|
<-60dBc typical down from reference level, average, 5MHz/div
|
|
三階交互調變雜訊 (3rd)
|
<-70dBc, @-40dBm input, 2 tones, 2MHz part/<-45dBc:150kHz ~10MHz
|
|
相位雜訊
|
-77dBc/Hz at 1GHz, 30kHz offset
|
|
輸入
|
|
輸入過載保護
|
+30dBm continuous, +25VDC
|
|
阻抗
|
50 ohm nominal
|
|
回復損失
|
<16 dB (VSWR < 1.35)
|
|
輸入衰減
|
50dB to 0dB in 10 dB steps coupled to reference level
|
|
連接頭
|
Type N female
|
|
游標
|
|
游標數
|
2
|
|
游標解析度
|
0.1dB, 1kHz
|
|
游標模式
|
絕對值, 相對值, PK->Marker, Marker->Center
|
|
游標準確度
|
0.1dB+振幅準確度
|
|
其他功能
|
|
|
記憶
|
9 組參數設定記憶組
|
|
Trace
|
Max. Hold, Average (2 ~ 32 traces), Freeze(Hold)
|
|
設定
|
Access parameters
|
|
FM/AM DEMODULATOR
|
|
|
WB FM
|
120kHz deviation
|
|
MB FM
|
75kHz deviation
|
|
NB FM
|
30kHz deviation
|
|
AM Outputs
|
Internal speaker, 3.5mm stereo jack, wired for mono operation
|
|
顯示軟體及 RS-232C
|
|
|
可連接 PC 以擷取 GSP-810 之波形, 軟體可至軟體下載區下載
|
|
一般特性
|
|
使用電源
|
交流 100/120/220/230V +10%, 50/60Hz
|
|
附件
|
操作手冊 x 1, 電源線 x1
|
|
尺寸及重量
|
310(寬) x 150(高) x 455(長)mm, 約 8.5 公斤
|
