    數字熒光示波器
    型 號:DPO3052
    品 牌:美國泰克TEK
    技術指標:輸入通道數量2

    <br>

    模擬帶寬(-3dB)500MHz
    商洛數字熒光示波器-DPO3052-美國泰克TEK
    數字熒光示波器 DPO3052 詳細資料:

    帶寬:100MHz,雙通道,采樣率:2.5GS/s
    ☉在所有通道上提供 5M 樣點記錄長度
    ☉“波形巡檢”功能提供了前所未有的波形分析效率
    ☉I2C 、SPI、CAN、RS232串行總線觸發和分析
    ☉ 9英寸 WVGA寬屏彩色顯示器
    ☉USB接口
    ☉內置以太網口

    泰克示波器 DPO3000系列主要特點與優點

    -標配 5M 的記錄長度,且不受其它指標影響。
    -在所有通道上提供高達2.5GS/s的采樣率,準確地表示信號。
    -I 2C ,SPI,RS-232/422/485/UART,CAN和LIN串行觸發和分析選項。
    -WaveInspector®控制功能,輕松搜索和導航長存儲器。
    -9英寸大型WVGA寬屏顯示器,可以查看更多的屏幕上水平數據。
    -PC連接和USB海量存儲,簡便地傳送和存檔信息。

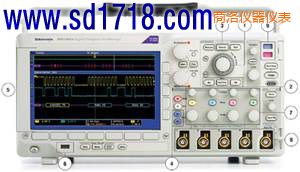

    1、縮放/卷動-縮放和卷動專用的前面板控制功能。內部旋鈕控制著縮放系數,外環調整則在波形中卷動縮放框。波形搜索變得前所未有的簡便。
    2、標記-想標記波形、以備以后參考或在感興趣的事件之間迅速導航?只需按SetMark按鈕,把“bookmarks”(書簽)放在波形上。使用←和→按鈕,導航通過用戶標記,搜索生成的標記。
    3、搜索-厭倦了無休無止地在當前示波器上旋轉水平位置旋鈕,以便找到要尋找的事件 您可以使用DPO3000強大的搜索功能,根據用戶指定的標準找到和標記所有發生的事件。搜索類型包括邊沿、脈寬、短脈沖、邏輯、建立時間和保持時間、上升時間/下降時間及I 2C 、SPI、CAN、LIN和RS-232/422/485/UART數據包成分。
    4、串行總線-觸發包級內容,查看作為總線采集的數據,并把所有數據包解碼成十六進制或二進制,搜索采集的數據,找到特定數據包成分,甚至查看以表格形式解碼的所有數據包,這在很大程度上與邏輯分析儀上看到的內容類似。支持的串行標準數據包括I 2C 、SPI、CAN、LIN和RS-232/422/485/UART數據包內容。
    5、極好的顯示器-DPO3000系列采用9英寸( 229mm )寬屏高分辨率(800x480-WVGA)顯示器。
    6、USB-使用前面板USB端口,簡單方便地存儲屏幕快照、波形數據和示波器設置。后面板上提供了另一個USB主機端口,用來連接外設,同時還提供了一個USB設備端口,可以使用USBTMC控制儀器。
    7、垂直控制功能-每條通道旋鈕垂直控制功能提供了簡單直觀的操作能力。您不必再在全部四條通道中共享一套垂直控制功能!
    8、TekVPI®-新的TekVPI探頭接口可以直接連接電流探頭,直觀地控制補償框,遙控探頭設置,在示波器和探頭之間更加智能地通信。
    9、選配應用模塊-通過增加串行總線觸發和解碼或HDTV和自定義視頻觸發,專用模塊可以簡便地擴展示波器的使用范圍。
    -DPO3AUTO-汽車總線串行觸發和解碼,支持CAN和LIN總線。
    -DPO3COMP-計算機總線串行觸發和解碼,支持RS-232/422/485/UART總線。
    -DPO3EMBD-嵌入式總線串行觸發和解碼,支持I 2C 和SPI總線。
    -DPO3VID-HDTV和自定義視頻觸發。

    DPO3052 技術參數

    垂直系統

    DPO3012

    DPO3014

    DPO3032

    DPO3034

    DPO3052

    DPO3054

    輸入通道數量

    2

    4

    2

    4

    2

    4

    模擬帶寬(-3dB)

    100MHz

    100MHz

    300MHz

    300MHz

    500MHz

    500MHz

    計算上升時間5mV/div(典型值)

    3.5ns

    3.5ns

    1.17ns

    1.17ns

    700ps

    700ps

    硬件帶寬極限

    20MHz或150MHz

    輸入耦合

    AC、DC、GND

    輸入阻抗

    1MΩ±1%,75Ω±1%,50Ω±1%

    輸入靈敏度范圍, 1M Ω

    1mV/div-10V/div

    輸入靈敏度范圍,75Ω,50Ω

    1mV/div-1V/div

    垂直分辨率

    8位(采用Hi-Res時11位)

    最大輸入電壓, 1M Ω

    300VRMS,峰值≤±450V

    最大輸入電壓,75Ω,50Ω

    5VRMS,峰值≤±20V

    DC增益精度

    ±1.5%,偏置設為0V

    偏置范圍

    1MΩ

    75Ω,50Ω

    1mV/div~99.5mV/div

    ±1V

    ±1V

    100mV/div~995mV/div

    ±10V

    ±5V

    1V/div

    ±100V

    ±5V

    1.01V/div~10V/div

    ±100V

    NA

    通道到通道隔離度(任何兩條垂直標度相等的通道)

    在≤100MHz時≥100:1,>100MHz到額定帶寬時≥30:1

    訂購信息

    DPO3000系列
    DPO3012 100MHz,2.5GS/s, 5M 記錄長度,2通道數字熒光示波器
    DPO3014 100MHz,2.5GS/s, 5M 記錄長度,4通道數字熒光示波器
    DPO3032 300MHz,2.5GS/s, 5M 記錄長度,2通道數字熒光示波器
    DPO3034 300MHz,2.5GS/s, 5M 記錄長度,4通道數字熒光示波器
    DPO3052 500MHz,2.5GS/s, 5M 記錄長度,2通道數字熒光示波器
    DPO3054 500MHz,2.5GS/s, 5M 記錄長度,4通道數字熒光示波器

    標準附件:

    每通道一只P 6139A 500MHz,無源探頭,前面保護罩(200-5052-xx),中文用戶手冊,文檔光盤(063-4104-xx),OpenChoice®Desktop軟件,NILabVIEWSignalExpressTM泰克版LE軟件,可溯源國家計量學會(huì )和ISO9001質量體系認證的校準證明,電源線,配套包(016-2008-xx),三年保修。

    選配應用模塊

    DPO3AUTO-汽車串行觸發和分析模塊。支持CAN和LIN總線數據包級信息觸發,并提供一系列工具:如信號數字視圖、總線視圖、數據包解碼、搜索工具和帶有時標信息的數據包解碼表。
    DPO3EMBD-嵌入式串行觸發和分析模塊。在I2C 和SPI總線數據包級信息及分析工具上觸發采集,如帶有時戳信息的信號的數字視圖、總線視圖、數據包解碼、搜索工具和數據包解碼表。
    DPO3COMP-計算機串行觸發和分析模塊。可以在RS-232/422/485/UART總線上觸發分組級信息,并提供多個分析工具,如信號數字視圖、總線視圖、分組解碼、搜索工具及帶時戳信息的分組解碼表。
    DPO3VID-HDTV和自定義(非標準)視頻觸發模塊。

    服務選項

    選項C3-三年校準服務。
    選項C5-五年校準服務。
    選項D1-校準數據報告。
    選項D3-三年校準數據報告(要求選項C3)。
    選項D5-五年校準數據報告(要求選項C5)。
    選項R5-五年維修服務(包括保修)。

    推薦探頭

    TAP1500-1.5GHzTekVPI®有源探頭。
    TDP0500-500MHzTekVPI差分探頭,±42V差分輸入電壓。
    TDP1000-1GHzTekVPI差分探頭,±42V差分輸入電壓。
    TCP0030-120MHzTekVPI 30A AC/DC電流探頭。
    TCP0150-20MHzTekVPI150AAC/DC電流探頭。
    TCPA300/400*2-電流測量系統。
    P5205*2-1.3kV,100MHz高壓差分探頭。
    OIDP50-5.6kV,50MHz高壓差分探頭
    P5210*2-5.6kV,50MHz高壓差分探頭。
    OIDP100-5.6kV,100MHz高壓差分探頭
    P5100*2-2.5kV,100X高壓無源探頭。
    OIHVP15HF-50MHz,1000X高壓探頭
    ADA 400A*2-100X,10X,1X,0.1X高增益差分放大器。

    推薦附件

    維修手冊-訂購071-2422-xx(僅英文)。
    SIGEXPTE-NILabVIEWSignalExpress泰克版軟件。
    TPA-BNC-TekVPI到Tek探頭TMBNC接頭適配器。
    TekVPI®外部電源-訂購119-7465-xx。
    TEK-USB-488-GPIB到儀器USB適配器。
    軟手提箱-訂購ACD4000。
    機架安裝套件-訂購RMD3000。

    保修:

    美國泰克公司三年保修,涵蓋所有部件和人力,不包括探頭。
    *1示波器保修和服務不適用于探頭和附件。如需獨特的保修和校準條件,請參閱每種探頭和附件型號的技術數據。
    *2要求TekVPI®到Tek探頭BNC適配器(TPA-BNC)。
