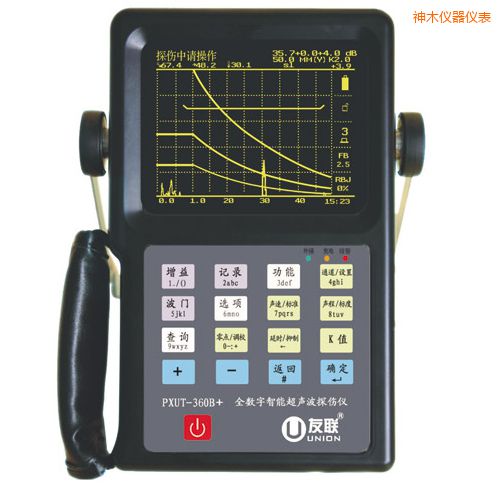

全數字智能超聲波探傷儀 |
|
| 型 號：PXUT-360B+ |
| 品 牌：南通友聯 |
| 技術指標：探測范圍：0.O～7200.00mm(縱波) |
 |
神木全數字智能超聲波探傷儀-PXUT-360B+-南通友聯
PXUT-360B+型全數字智能超聲波探傷儀，采用TFT顯示屏，儀器造型優美，體積小巧，強光下無需遮光能清晰顯示，數字超聲波探傷儀友聯，儀器功能強勁，性能穩定，操作簡便，是一款性能優異的筆記本式超聲波探傷儀。
功能和特點：
● 日歷時鐘，儀器自動記錄工作日期與時間。
● 增益達120dB，0.1、1.0、2.0、6.0四種步進，獨特的無操作式增益自動調節及掃查增益功能，使探傷既快捷又準確。
● 進波門和失波門讀數及報警，門位、門寬、門高任意可調；雙門可同時進波讀數。獨具DAC／AVG門功能。
● 探傷時可動態記錄缺陷波形。可利用端點衍射波實現缺陷裂紋的自動測高。
● 完備的焊縫和工件剖面圖形顯示功能，實時顯示焊縫坡口形式，方便缺陷定位，使探測結果更直觀。
● 可存儲1000幅回波信號及探傷數據，數據處理能力強，可按日期、工件編號和序號進行檢索和處理，高可靠數據保護，高速數據接口，快速實現報告打印。
● 具有波形凍結、回波包絡(luò )、峰值記憶、深度補償、曲面修正、門內展寬等功能。
● 頻譜分析功能，FFT／IFFT處理器設計，對探頭性能實現可靠檢測。
● 具有—掃描功能，可顯示工件缺陷形狀。
● 具有智能漢字輸入系統，可以方便的通過拼音、區位的方式輸入中文。
● 高靈敏度，鋼結構超聲波探傷儀，回波抑制(0～80％)任意可調，不影響儀器增益和線性。
● 配置高容量鋰電池，充電快、待機時間長。儀器重量?jì)H1.6Kg，體積小巧，攜帶使用方便。
● 發射電壓、濾波頻帶、探頭阻尼、重復頻率、脈沖寬度可調，超聲波探傷儀原理，適用于各種工件的精確探傷。
主要技術指標：
|
項目
|
指標
|
項目
|
指標
|
|
增益范圍
|
增益120dB,0.1，1.0，2.0，6.0步進
|
閘 門
|
進波門(直方門、DAC門)、失波門
|
|
頻帶寬度
|
0.4～15MHz
|
報警
|
蜂鳴
|
|
探測范圍
|
0.O～7200.00mm(縱波)
|
聲程位移
|
0～7000.0mm(鋼中縱波)
|
|
探頭方式
|
單晶探頭，雙晶探頭，穿透探頭
|
顯 示
|
5.7"TFT顯示屏
|
|
水平線性
|
≤0.1％
|
工作時間
|
≥6小時
|
|
垂直線性
|
≤3％
|
電 源
|
16.0V DC：220V±10%, 50Hz AC
|
|
分辨率
|
≥30dB
|
工作溫度
|
-20oC～50oC
|
|
靈敏度余量 (2.5MHz Φ20)
|
65dB
|
外形尺寸
|
250(高)x140(寬)x50(厚)
|
|
動態范圍
|
≥32dB
|
整機重量
|
1.6kg(帶電池)
|
|
