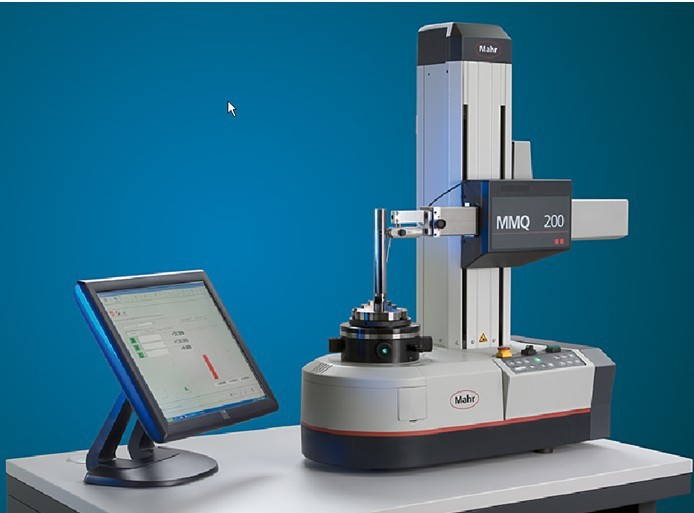

Mahr MMQ200型形狀測量?jì)x技術指標

1.      儀器測量范圍

（1）工件最大直徑:            230mm

（2）測量最大高度:            380mm

（3）回轉主軸至立柱距離:      218mm

（4）工作臺直徑:              160mm

（5）工作臺中心承載:          200N

2.主軸

（1）主軸精度:                0.03um+0.0005um/mm測量高度

（2）園度誤差:                0.015um+0.00025um/mm測量高度

（3）軸向跳動:                0.02um+0.0001um/mm 測量半徑

（4）工作臺軸線可調范圍:      +/- 2.5mm

（5）工作臺水平可調范圍:      +/- 1°

（6）主軸速度:                1-20轉/分

3.立柱

（1）測量范圍:                250mm

（2）直線度誤差:              0.15um/100mm

（3）全程直線度誤差:          0.3um

（4）Z軸與C軸平行度誤差:    0.2 um/150mm;0.5um/250mm

（5）測量速度:                0.5-20 mm/s

（6）定位速度:                0.5-100 mm/s

4.水平軸

（1）測量長度:                150 mm

（2）定位速度:                0.5-30 mm/s

5.T20 W傳感器

（1）測針:                    L=60mm,d= Ø3mm

（2）測桿:                    250mm

（3）測桿角度:                測桿角度在360°范圍內可程序控制旋轉到任何一個角度位置

（4）測量范圍:                2,000 um

（5）測力:                    0.01-0.15 N,可調

（6）解析度:                  根據被測工件的情況自動選擇解析度

7.軟件

（1）基本元素測量:            圓度，圓柱度，直線度，平行度，圓度儀適用那些范圍，同心度，同軸度，徑向圓跳動，徑向全跳動，軸向圓跳動，軸向全跳動，平行度，垂直度，圓錐度傾斜度非完整圓

（2）濾波器選擇:             15 upr LSC或2.5mm在LSS，求購圓度儀，5 rpm或5mm/s(0.2”/s)

（3）編程：                   實現全自動操作，生成程序后，可對同類或類似產品進行高效率測量

（4）異常點去除:              可手動或自動去除異常位置數據，威而信圓度儀，提高計算準確率。

（5）螺旋線測量法:            能雙軸連動用螺旋線法測量評定圓柱度

（6）任意點測量:              可在任意點測量，任意點結束。測量開始后無需返回起始點，從而提高了測量效率

（7）自動尋邊功能:            自動尋邊功能可以用來建立一個以工件為基準的坐標系進行各種測量和評定

（8）統計軟件:                包含SPC統計軟件,富利埃分析軟件等，進行數據統計。

（9）結果打印:                支持各類打印機打印，購買圓度儀，用戶可編排自需格式

（10）文件管理:               測量數據可存放裝有任意馬爾圓度測量軟件的電腦上，以及可更換格式，存放在任意電腦

（11）自動接觸:               側頭與工件可自動接觸

（12）保護功能:               傳感器有異常操作，以及量程負載，軟件及時提示信息

8.校正標準

（1）圓度標準器:               高精度標準測量球,直徑約50mm，圓度儀圖片，圓度誤差：0.04um

9．外部條件

（1）電源:                     交流、單相、接地（三線制）

（2）操作溫度:                 10-35℃

（3）濕度:                     30-70%

（4）主機重量:                 260kg

（5）綜合尺寸:                 1229×836×555mm

（6）推薦安裝場地面積:         1500×1000mm＋電腦桌尺寸

二、基本配置
